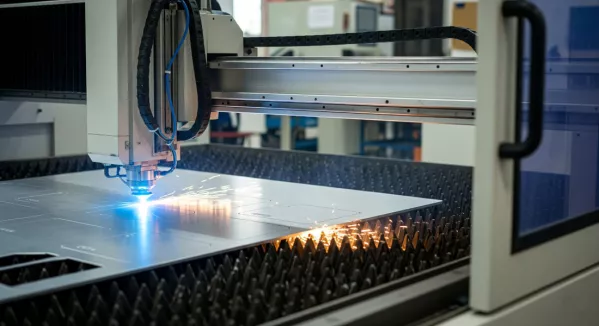

Das Laserschneiden von Aluminium ist eines der fortschrittlichsten und präzisesten Bearbeitungsverfahren für dieses vielseitige Metall. Aluminium, das dritthäufigste Element in der Erdkruste, weist einzigartige physikalische und chemische Eigenschaften auf, die es zu einem äußerst nützlichen industriellen Werkstoff machen, aber gleichzeitig besondere Herausforderungen bei mechanischen Bearbeitungsprozessen, einschließlich des Laserschneidens, mit sich bringen.
Die Technologie des Laserschneidens von Aluminium hat sich in den letzten Jahrzehnten erheblich weiterentwickelt – von experimentellen Anwendungen hin zu einem industriellen Standard in Branchen wie der Automobil-, Luftfahrt-, Elektronik- und Bauindustrie. Moderne Lasersysteme ermöglichen eine Präzision im Mikrometerbereich bei gleichzeitig hoher Produktivität und Prozesswiederholbarkeit.
Aluminium weist eine Reihe charakteristischer Eigenschaften auf, die sich direkt auf den Laserschneidprozess auswirken. Die hohe Wärmeleitfähigkeit (ca. 235 W/m·K) bewirkt, dass die durch den Laserstrahl erzeugte Wärme sehr schnell im gesamten Werkstoffvolumen verteilt wird. Dies erfordert im Vergleich zu Stahl den Einsatz einer höheren Laserleistung. Die geringe Dichte (2,70 g/cm³) und der relativ niedrige Schmelzpunkt (660 °C) erleichtern das Ausblasen des geschmolzenen Materials aus der Schnittzone.
Besonders relevant ist die hohe Reflektivität von Aluminium, die bei etwa 95 % für Infrarotstrahlung mit einer Wellenlänge von 10,6 µm (CO₂-Laser) liegt. Dadurch wird ein erheblicher Teil der Laserenergie nicht vom Material absorbiert, sondern reflektiert, was spezielle technische Lösungen erfordert und zu Schäden an der Laseroptik führen kann.
Aluminium ist chemisch sehr reaktiv, insbesondere bei hohen Temperaturen. Es bildet eine natürliche Oxidschicht aus Aluminiumoxid (Al₂O₃) mit einer Dicke von 2–10 nm, die das Metall vor Korrosion schützt, aber einen deutlich höheren Schmelzpunkt (2072 °C) als das reine Aluminium aufweist. Diese Schicht kann die Qualität der Schneidinitiierung beeinflussen und erfordert eine sorgfältige Auswahl der Prozessparameter.
Faserlaser mit einer Wellenlänge von etwa 1,07 µm sind derzeit die effizienteste Lösung für das Schneiden von Aluminium. Die kürzere Wellenlänge im Vergleich zu CO₂-Lasern erhöht die Energieabsorption durch Aluminium erheblich (von 5 % auf etwa 15–20 %), was zu einer höheren Prozesseffizienz führt. Zudem bieten Faserlaser eine höhere Leistungsdichte, bessere Strahlqualität und geringere Betriebskosten.
Klassische CO₂-Laser werden trotz der geringeren Energieabsorption bei Aluminium weiterhin eingesetzt, insbesondere beim Schneiden dicker Bleche. Die Wellenlänge von 10,6 µm ermöglicht eine tiefere Materialpenetration, was bei größeren Materialstärken von Vorteil sein kann. Allerdings erfordert dies höhere Leistungen und spezielle Techniken wie Pulsschneiden oder den Einsatz von Oberflächenabsorbern.
Scheibenlaser stellen einen Kompromiss zwischen Faser- und CO₂-Lasern dar. Sie bieten eine gute Strahlqualität und eine moderate Energieabsorption durch Aluminium. Mit ihrer hohen Ausgangsleistung und Stabilität sind sie für industrielle Anwendungen mit hohen Produktivitätsanforderungen geeignet.
Die Wahl der richtigen Laserleistung hängt von der Materialstärke, der gewünschten Schnittgeschwindigkeit und der geforderten Schnittqualität ab. Für Aluminium mit einer Dicke von 1–3 mm liegen typische Leistungen bei 2–4 kW, während bei Dicken über 10 mm Leistungen von mehr als 8–12 kW erforderlich sein können. Zu geringe Leistung kann zu unvollständigen Schnitten oder übermäßiger Erwärmung führen, während zu hohe Leistung das Material verbrennen und die Schnittqualität verschlechtern kann.
Die Schnittgeschwindigkeit ist eng mit der Laserleistung und der Materialdicke verknüpft. Für dünne Aluminiumbleche (1–2 mm) können bei entsprechender Leistung Schnittgeschwindigkeiten von über 10–15 m/min erreicht werden. Bei dickeren Materialien sinkt die Geschwindigkeit auf 1–3 m/min. Die optimale Schnittgeschwindigkeit ist ein Kompromiss zwischen Produktivität und Qualität – zu hohe Geschwindigkeit kann Grate oder unvollständige Schnitte verursachen, zu niedrige Geschwindigkeit zu übermäßiger Erwärmung und thermischer Verformung.
Die Wahl des Schneidgases ist entscheidend für die Schnittqualität. Stickstoff unter hohem Druck (8–20 bar) wird am häufigsten verwendet, da er chemisch inert ist und das geschmolzene Material effizient ausbläst. Argon kann als Alternative für Anwendungen mit höchsten Qualitätsanforderungen eingesetzt werden. Sauerstoff wird in der Regel nicht empfohlen, da er mit Aluminium stark exotherm reagiert und zu unkontrollierten Verbrennungsprozessen führen kann.
Die Position des Fokus im Verhältnis zur Materialoberfläche beeinflusst den Schneidprozess maßgeblich. Bei Aluminium wird oft auf die Materialoberfläche oder leicht darunter (0,5–2 mm) fokussiert. Zu tiefes Fokussieren kann Prozessinstabilitäten verursachen, während ein Fokus oberhalb der Oberfläche die Schneideffizienz verringern kann.
Die hohe Reflektivität von Aluminium ist eine der größten technischen Herausforderungen. Lösungen umfassen den Einsatz spezieller absorbierender Oberflächen (z. B. schwarze Beschichtungen oder spezielle Folien), die nach dem Schneiden entfernt werden. Alternativ können Strahlmodulationstechniken oder spezielle Startstrategien wie das Bohren von Hilfsöffnungen eingesetzt werden.
Aufgrund seiner Plastizität und hohen Wärmeleitfähigkeit neigt Aluminium zur Gratbildung und zu unregelmäßigen Schnittkanten. Durch Optimierung der Prozessparameter, insbesondere des Schneidgasdrucks und der Schnittgeschwindigkeit, lassen sich diese Effekte minimieren. Der Einsatz von Strahlschwingungen kann ebenfalls zu einer gleichmäßigeren Energiedistribution und besseren Schnittqualität beitragen.
Der niedrige Schmelzpunkt und die hohe Wärmeleitfähigkeit machen Aluminium anfällig für thermische Verformungen. Gegenmaßnahmen sind eine optimierte Schneidsequenz (vom Zentrum nach außen), Spannsysteme zur Reduzierung von Eigenspannungen sowie die Temperaturkontrolle durch Pausen im Prozess oder Kühlung.
In der Automobilindustrie wird das Laserschneiden von Aluminium für Karosserieteile, Motorkomponenten, Kühler und Zierelemente eingesetzt. Aluminium der 5xxx-Serie (Al-Mg-Legierungen) und der 6xxx-Serie (Al-Mg-Si-Legierungen) sind aufgrund ihrer guten Umformbarkeit und mechanischen Eigenschaften besonders gefragt.
Die Luftfahrtindustrie stellt höchste Anforderungen an Präzision und Schnittqualität. Hier kommen hochfeste Aluminiumlegierungen der 2xxx-Serie (Al-Cu) und 7xxx-Serie (Al-Zn-Mg-Cu) zum Einsatz. Das Laserschneiden ermöglicht die Herstellung komplexer Flugzeugstrukturen bei minimalem Materialverlust.
In der Produktion von Elektronikgehäusen, Kühlkörpern und Dekorelementen wird Aluminium mit geringen Dicken (0,5–3 mm) per Laser geschnitten. Hier sind höchste Präzision und Oberflächenqualität erforderlich, die durch optimierte Prozessparameter und modernste Lasersysteme erreicht werden.
Fassadenelemente, Fenster, Türen und Komponenten von Solarsystemen werden häufig aus lasergeschnittenem Aluminium hergestellt. Wichtig sind hier hohe Prozesseffizienz und die Möglichkeit, große Bauteile zu schneiden.
Die Bewertung der Schnittqualität umfasst u. a. die Rauheit der Schnittkante (Ra ≤ 6,3 µm für hochwertige Schnitte), den Konizitätswinkel der Schnittkante (≤ 2–3°) und die Wärmeeinflusszone (HAZ), die typischerweise unter 0,1 mm liegen sollte.
Die Qualitätskontrolle erfolgt durch dimensionsgenaue Messungen mit Koordinatenmessgeräten, Rauheitsmessungen mit Profilometern und die Analyse der Mikrostruktur im Schnittbereich. Fortschrittliche Systeme zur Echtzeitüberwachung analysieren akustische Signale, Lichtemissionen und Strahlreflexionen zur kontinuierlichen Prozesskontrolle.
Das Laserschneiden von Aluminium unterliegt u. a. der Norm ISO 9013 zur Klassifizierung der thermischen Schnittqualität sowie ISO 17658 zur Terminologie und Klassifizierung von Fehlern. In der Luftfahrt kommen zusätzlich AMS- und AS-Normen mit besonders hohen Qualitätsanforderungen zum Einsatz.
Neue Generationen von Faserlasern bieten eine noch höhere Strahlqualität (M² < 1,1) und höhere Leistung bei kompakten Abmessungen. Die Entwicklung multimodaler Laser mit kontrollierter Leistungsverteilung verspricht eine weitere Effizienzsteigerung beim Schneiden von Aluminium.
Der Einsatz von Künstlicher Intelligenz und Machine Learning in Laserschneidsystemen ermöglicht die adaptive Steuerung der Prozessparameter in Echtzeit. Solche Systeme analysieren Sensordaten und passen die Schneidparameter automatisch an, um Qualität und Produktivität zu optimieren.
Es entstehen Technologien, die das Laserschneiden mit anderen Verfahren wie dem Plasmaschneiden oder Wasserstrahlschneiden kombinieren. Hybridsysteme nutzen je nach Anforderung die Vorteile der einzelnen Verfahren.
Die Kosten für das Laserschneiden von Aluminium setzen sich aus Stromkosten, Kosten für Schneidgase, Maschinenamortisation und Lohnkosten zusammen. Bei Faserlasern sind die Energiekosten deutlich niedriger als bei CO₂-Lasern, was zu einer besseren Wirtschaftlichkeit führt. Die typischen Kosten für das Schneiden von 3 mm dickem Aluminium liegen bei 0,50–1,20 €/m, abhängig von Formkomplexität und Qualitätsanforderungen.
Eine maximale Materialausnutzung durch intelligente Schachtelung (Nesting) kann den Materialwirkungsgrad auf 85–90 % erhöhen. Automatisierte Be- und Entladesysteme sowie Sortierung steigern die Produktivität und senken die Lohnkosten. Vorausschauende Instandhaltung auf Basis von Sensordaten minimiert Ausfallzeiten und Reparaturkosten.
Beim Laserschneiden von Aluminium müssen strenge Sicherheitsregeln eingehalten werden. Laserstrahlung kann schwere Augen- und Hautschäden verursachen, daher sind persönliche Schutzausrüstung und Sicherheitssysteme erforderlich. Reflektionen des Laserstrahls von der Aluminiumoberfläche stellen ein zusätzliches Risiko dar.
Der Prozess ist relativ umweltfreundlich – es entstehen keine giftigen Dämpfe, und die Abfallmenge ist minimal. Aluminium ist zu 100 % recycelbar, was die Umweltbelastung weiter reduziert. Moderne Filtersysteme entfernen effektiv feine Partikel aus dem Schneidprozess.
Das Laserschneiden von Aluminium ist eine Schlüsseltechnologie der modernen Industrie, die die präzise Bearbeitung dieses vielseitigen Werkstoffs ermöglicht. Trotz technischer Herausforderungen aufgrund der besonderen Eigenschaften von Aluminium erlauben der ständige Fortschritt in der Lasertechnik und die Optimierung der Prozessparameter eine stetige Steigerung von Qualität und Effizienz.
Die Zukunft dieser Technologie ist vielversprechend – intelligente Kontrollsysteme, neue Generationen von Laserquellen und zunehmende Automatisierung werden die Möglichkeiten weiter ausbauen und die Kosten senken. Gleichzeitig treiben steigende Anforderungen an Präzision, Qualität und Nachhaltigkeit Innovationen in diesem Bereich voran.
Für Ingenieure und Technologen, die mit Aluminium arbeiten, ist ein tiefes Verständnis der Laserschneidprozesse unerlässlich, um das Potenzial dieser hochentwickelten Bearbeitungstechnologie voll auszuschöpfen.
