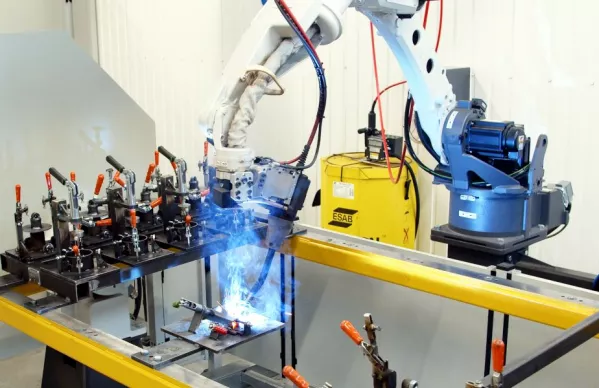

Robotyzacja procesów spawalniczych stała się jednym z kluczowych elementów nowoczesnej produkcji przemysłowej. Wykorzystanie robotów spawalniczych w metodach MAG (Metal Active Gas) i TIG (Tungsten Inert Gas) pozwala osiągnąć niespotykane dotąd poziomy precyzji, powtarzalności i jakości połączeń spawanych. W dobie Industry 4.0 i rosnących wymagań jakościowych, zrozumienie czynników wpływających na jakość spawania robotycznego staje się kluczowe dla inżynierów i technologów spawalnictwa.
Spawanie MAG (Metal Active Gas) to proces łukowy z elektrodą topliwą, w którym łuk elektryczny płonie między drutem elektrodowym a spawanym materiałem w osłonie gazu aktywnego (najczęściej mieszanki argonu z CO₂). W spawaniu robotycznym proces ten charakteryzuje się wysoką automatyzacją i kontrolą parametrów.
Wysoka wydajność procesu
robot spawalniczy może pracować w sposób ciągły, osiągając prędkości spawania znacznie przekraczające możliwości spawacza ręcznego. Typowe prędkości spawania robotycznego wynoszą od 0,5 do 2,5 m/min, w zależności od grubości materiału i wymagań jakościowych.
Kontrola parametrów
Precyzyjna kontrola natężenia prądu, napięcia łuku, prędkości podawania drutu oraz przepływu gazu osłonowego zapewnia stabilność procesu i wysoką jakość spoiny. Nowoczesne systemy umożliwiają regulację parametrów w czasie rzeczywistym.
Powtarzalność
robot wykonuje identyczne ruchy z dokładnością do ±0,1 mm, co przekłada się na jednakową geometrię spoiny w całej serii produkcyjnej.
Pory gazowe
Nieodpowiednia kompozycja lub przepływ gazu osłonowego może prowadzić do powstawania porów w spoinie. Kluczowe jest utrzymanie stabilnego przepływu gazu (12-18 l/min) oraz właściwy dobór składu mieszanki gazowej.
Wtopienie
Kontrola wtopienia wymaga precyzyjnego dostrojenia parametrów spawania. Zbyt małe wtopienie skutkuje niewystarczającą wytrzymałością połączenia, podczas gdy nadmierne wtopienie może prowadzić do przepalenia materiału.
Spawanie TIG (Tungsten Inert Gas) wykorzystuje nietopliwą elektrodę wolframową i gaz obojętny (argon, hel lub ich mieszanki). Ten proces charakteryzuje się najwyższą jakością uzyskiwanych spoin, szczególnie przy spawaniu materiałów o małych grubościach i stopów specjalnych.
Stabilność łuku elektrycznego
robot utrzymuje stałą odległość elektrody od materiału podstawowego (2-4 mm), co zapewnia stabilność łuku i wysoką jakość spoiny. Precyzyjne pozycjonowanie eliminuje wahania charakterystyczne dla spawania ręcznego.
Kontrola energii cieplnej
Możliwość precyzyjnej kontroli energii cieplnej wprowadzanej do materiału podstawowego minimalizuje deformacje spawalnicze i pozwala na spawanie materiałów wrażliwych na temperaturę.
Doskonała jakość powierzchni
Spawanie TIG robotyczne charakteryzuje się bardzo dobrym wyglądem zewnętrznym spoiny, minimalnym odpryskiem i gładką powierzchnią, co często eliminuje konieczność dodatkowej obróbki.
Czystość materiałów
Proces TIG wymaga najwyższej czystości spawanych powierzchni. Zanieczyszczenia mogą prowadzić do defektów spoiny, dlatego konieczne jest zastosowanie odpowiednich procedur czyszczenia i przygotowania materiału.
Jakość gazu osłonowego
Czystość gazu osłonowego (min. 99,995% dla argonu) ma kluczowe znaczenie dla jakości spawania. Zanieczyszczenia gazowe mogą prowadzić do oxidacji i powstawania wtrąceń niemetalicznych.
Natężenie prądu spawania
Odpowiedni dobór natężenia prądu jest kluczowy dla uzyskania właściwego wtopienia. W spawaniu MAG typowe wartości wynoszą 150-350 A, podczas gdy w spawaniu TIG 80-200 A, w zależności od grubości materiału.
Napięcie łuku
Napięcie łuku wpływa na szerokość i kształt spoiny. Właściwy dobór (20-28 V dla MAG, 10-20 V dla TIG) zapewnia optymalne właściwości geometryczne spoiny.
Prędkość spawania
Zbyt duża prędkość spawania może prowadzić do niepełnego wtopienia i wąskiej spoiny, podczas gdy zbyt mała prędkość skutkuje nadmierną energią cieplną i deformacjami.
Stabilność termiczna
Wahania temperatury otoczenia mogą wpływać na właściwości elektryczne łuku i wymagają kompensacji poprzez systemy kontrolne robota.
Przepływy powietrza
Niekontrolowane przepływy powietrza mogą zakłócać osłonę gazową, prowadząc do oxidacji spoiny. Konieczne jest zapewnienie stabilnych warunków w strefie spawania.
Analiza parametrów elektrycznych
Nowoczesne systemy monitoringu analizują przebieg natężenia prądu i napięcia łuku, wykrywając odchylenia od zadanych wartości i automatycznie korygując parametry spawania.
Wizyjne systemy kontroli
Kamery wysokiej rozdzielczości z odpowiednimi filtrami pozwalają na obserwację procesu spawania i automatyczne wykrywanie defektów w czasie rzeczywistym.
Sensory przemieszczenia
Systemy śledzenia złączy wykorzystujące sensory laserowe lub indukcyjne zapewniają precyzyjne pozycjonowanie narzędzia spawalniczego względem spawanego złącza.
Adaptacyjna kontrola parametrów
Algorytmy sztucznej inteligencji analizują dane z sensorów i automatycznie dostrajają parametry spawania, optymalizując jakość procesu.
Kompensacja deformacji
Systemy pomiarowe wykrywają deformacje spawalnicze i automatycznie korygują trajektorię robota, zapewniając wysoką dokładność geometryczną.
Nieregularności geometryczne
Nierównomierna szerokość spoiny może wynikać z wahań prędkości spawania lub niestabilności parametrów łuku. Systemy kontroli adaptacyjnej minimalizują to ryzyko.
Braki wtopienia
Mogą powstać przy nieodpowiednim doborze parametrów lub nieprawidłowym przygotowaniu brzegów. robot spawalniczy pozwala na precyzyjną kontrolę kąta nachylenia palnika i odległości od materiału.
Podtopienia
Nadmierna energia cieplna może prowadzić do podtopień, szczególnie w pozycjach przymusowych. Precyzyjna kontrola prędkości spawania i parametrów łuku minimalizuje to ryzyko.
Wtrącenia wolframowe
Kontakt elektrody wolframowej z materiałem podstawowym może prowadzić do zanieczyszczenia spoiny. Precyzyjne pozycjonowanie robota i kontrola długości łuku eliminują ten problem.
Zmiana koloru spoiny
Nieodpowiednia osłona gazowa prowadzi do oxidacji i zmiany koloru spoiny. Systemy monitoringu przepływu gazu zapewniają właściwe warunki osłonowe.
Drut elektrodowy w spawaniu MAG
Wybór odpowiedniego gatunku drutu elektrodowego musi uwzględniać skład chemiczny materiału podstawowego i wymagane właściwości mechaniczne spoiny. Średnica drutu (0,8-1,6 mm) wpływa na stabilność procesu i jakość spoiny.
Pręty dodatkowe w spawaniu TIG
W przypadku spawania z materiałem dodatkowym, dobór odpowiedniego gatunku pręta jest kluczowy dla uzyskania właściwości mechanicznych spawanego złącza.
Czyszczenie powierzchni
Usunięcie zanieczyszczeń, tlenków i warstw organicznych jest kluczowe, szczególnie w spawaniu TIG. Stosuje się metody mechaniczne (szlifowanie, szczotkowanie) lub chemiczne (odtłuszczanie).
Ukosowanie brzegów
Właściwe przygotowanie brzegów spawanych elementów zapewnia pełne wtopienie i wysoką jakość połączenia. Robot spawalniczy pozwala na wykorzystanie różnych technik spawania wielościegowego.
W przemyśle motoryzacyjnym spawanie robotyczne MAG stosuje się do łączenia elementów karoserii, gdzie wymagana jest wysoka wydajność i powtarzalność. Tolerancje geometryczne wynoszą ±0,5 mm, a wymagania wytrzymałościowe są określone przez normy bezpieczeństwa.
Spawanie TIG robotyczne jest szeroko wykorzystywane do łączenia elementów z stopów aluminium i tytanu. Wymagania jakościowe obejmują 100% kontrolę radiograficzną spoin i zerową tolerancję na defekty wewnętrzne.
W przemyśle energetycznym spawanie robotyczne stosuje się do produkcji wymienników ciepła, rurociągów wysokoprężnych i konstrukcji elektrowni. Wymagania obejmują odporność na korozję, wysokotemperaturową pracę i długotrwałą eksploatację.
Implementacja algorytmów AI pozwala na predykcję defektów spawalniczych i automatyczną optymalizację parametrów procesu. Systemy uczące się analizują historyczne dane spawalnicze i sugerują optymalne ustawienia dla nowych zadań.
Połączenie robotów spawalniczych z systemami IoT umożliwia zdalne monitorowanie jakości, przewidywanie awarii i optymalizację procesów produkcyjnych w czasie rzeczywistym.
Rozwój technologii spawania addytywnego z wykorzystaniem robotów otwiera nowe możliwości w zakresie wytwarzania elementów o złożonej geometrii przy zachowaniu wysokiej jakości strukturalnej.
Jakość spawania MAG i TIG za pomocą robotów spawalniczych osiągnęła poziom umożliwiający zastosowanie w najbardziej wymagających aplikacjach przemysłowych. Kluczem do sukcesu jest właściwe zrozumienie procesu, systematyczna kontrola parametrów i ciągłe doskonalenie systemów monitorowania.
Przyszłość spawania robotycznego należy do inteligentnych systemów adaptacyjnych, które będą automatycznie optymalizować parametry procesu w oparciu o analizę danych w czasie rzeczywistym. Rozwój sensoryki, algorytmów AI i systemów komunikacyjnych będzie dalej podnosić standardy jakości spawania robotycznego, czyniąc je jeszcze bardziej niezawodnym i efektywnym narzędziem produkcji przemysłowej.
Inwestycja w nowoczesne systemy spawania robotycznego MAG i TIG, przy właściwym podejściu do kontroli jakości i ciągłym rozwoju kompetencji zespołu, stanowi fundament konkurencyjności w nowoczesnym przemyśle wytwórczym.
