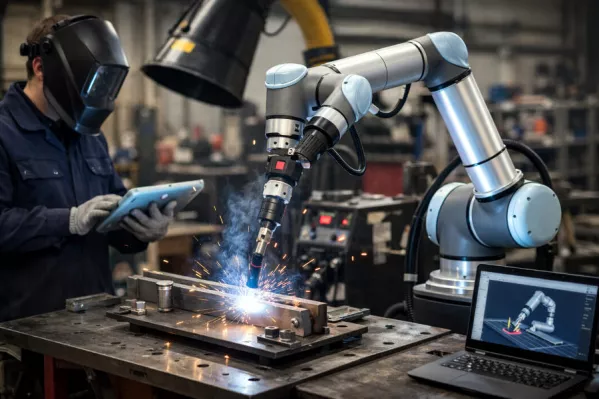

Coboty w spawaniu zrobotyzowanym metali

Rewolucja na hali produkcyjnej

Tradycyjne roboty przemysłowe przez dekady dominowały w zautomatyzowanych procesach spawania – potężne, szybkie, zamknięte za barierkami i klatkami bezpieczeństwa. Dziś na halach produkcyjnych coraz częściej pojawia się ich mniejszy, bardziej elastyczny kuzyn: cobot (ang. collaborative robot – robot współpracujący). Jego obecność zmienia nie tylko sposób organizacji pracy, ale i filozofię podejścia do automatyzacji w spawalnictwie.

Czym jest cobot i czym różni się od tradycyjnego robota?

Cobot to robot zaprojektowany z myślą o bezpośredniej współpracy z człowiekiem w tej samej przestrzeni roboczej. W odróżnieniu od klasycznych robotów przemysłowych:

• Nie wymaga stałych ogrodzeń – jest wyposażony w czujniki siły i momentu obrotowego, które pozwalają mu wykrywać kontakt z człowiekiem i natychmiast zatrzymać ruch
• Jest lekki i mobilny – typowy cobot spawalniczy waży od 20 do 35 kg, co umożliwia jego szybkie przenoszenie między stanowiskami
• Programuje się intuicyjnie – operator może prowadzić ramię cobota ręcznie (teach by demonstration), pokazując mu pożądany tor ruchu
• Ma ograniczone udźwigi i prędkości – co jest ceną za bezpieczeństwo; zazwyczaj 10–16 kg udźwigu i niższe prędkości robocze niż klasyczne roboty

Zastosowania cobotów w spawaniu metali

Spawanie MIG/MAG (GMAW)

To najpopularniejsze zastosowanie cobotów spawalniczych. Cobot wyposażony w palnik MIG/MAG doskonale sprawdza się przy:

• Spawaniu elementów małoseryjnych – szybka zmiana programu pozwala na elastyczną produkcję
• Spoinach prostoliniowych i okrągłych – powtarzalne ruchy z precyzją ±0,03–0,05 mm
• Elementach konstrukcji stalowych – np. wsporniki, ramy, obudowy maszyn

Spawanie TIG (GTAW)

Coboty TIG stosowane są tam, gdzie wymagana jest szczególna jakość spoiny – w przemyśle lotniczym, medycznym czy spożywczym. Precyzyjna kontrola ruchu i parametrów łuku pozwala uzyskać spoiny klasy EN ISO 5817 poziom B.

Spawanie laserowe i plazmowe

Nowoczesne coboty integruje się coraz częściej z głowicami laserowymi, co otwiera możliwości spawania cienkich blach stalowych i aluminium bez ryzyka odkształceń termicznych.

Lutospawanie (CMT – Cold Metal Transfer)

Technologia CMT, stosowana m.in. przez Fronius, idealnie współpracuje z cobotami przy łączeniu elementów z różnych materiałów (np. stali ze stopami aluminium).

Kluczowe zalety cobotów w środowisku spawalniczym

1. Bezpieczeństwo operatora

Norma ISO/TS 15066 definiuje limity sił i ciśnień kontaktowych, którym musi sprostać cobot działający w trybie współpracy. Wbudowane czujniki momentu obrotowego w każdej osi pozwalają na:

• Wykrycie niezamierzonego zderzenia w czasie < 0,001 s
• Automatyczne zatrzymanie lub zmniejszenie prędkości przy zbliżeniu człowieka (speed and separation monitoring)
• Tryb pracy z ograniczoną mocą i siłą (Power and Force Limiting – PFL)

2. Elastyczność produkcji

W dobie produkcji na zamówienie (mass customization) zdolność szybkiego przeprogramowania cobota jest nieoceniona. Zmiana serii produkcyjnej, która w przypadku klasycznego robota zajmuje kilka godzin, przy cobocie może trwać 15–30 minut.

3. Niższe koszty wdrożenia

Średni koszt wdrożenia stanowiska z cobotem spawalniczym wynosi 30–60% mniej niż analogicznego stanowiska z robotem przemysłowym, głównie dzięki:

• Brakowi rozbudowanej infrastruktury bezpieczeństwa
• Mniejszym wymaganiom przestrzennym
• Prostszej integracji z istniejącą linią produkcyjną

4. Wsparcie dla wykwalifikowanych spawaczy

Niedobór wykwalifikowanych spawaczy to problem globalny. Coboty nie zastępują ich całkowicie – pozwalają natomiast doświadczonym operatorom skupić się na zadaniach wymagających oceny i wiedzy eksperckiej (ustawienie, kontrola jakości, spawanie elementów prototypowych), podczas gdy cobot realizuje żmudne, powtarzalne spoiny.

Wyzwania i Ograniczenia

Pomimo licznych zalet, coboty w spawaniu nie są rozwiązaniem pozbawionym ograniczeń. Istotną kwestią jest prędkość spawania – coboty są wolniejsze od tradycyjnych robotów, co może ograniczać wydajność przy dużych seriach produkcyjnych. Równie ważny jest udźwig i zasięg: ograniczony zasięg ramienia (typowo 850–1300 mm) wymaga starannego planowania gniazda roboczego.

Nie należy też zapominać o bezpieczeństwie w strefie łuku spawalniczego. Promieniowanie UV, rozpryski i dymy spawalnicze wymagają dodatkowych zabezpieczeń nawet wtedy, gdy w pobliżu pracuje cobot zamiast klasycznego robota. Osobnym wyzwaniem jest kalibracja punktu centralnego narzędzia (Tool Center Point – TCP) – precyzyjne ustawienie TCP jest kluczowe dla jakości spoiny i wymaga doświadczenia operatora. Wreszcie przy długich spoinach konieczna jest kompensacja odkształceń termicznych: naprężenia i deformacje materiału wymagają zaawansowanych algorytmów korekcji toru ruchu.

Integracja z inteligentnymi systemami

Coboty spawalnicze coraz częściej integrowane są z:

• Systemami wizyjnymi (seam tracking) – kamery i skanery laserowe korygują tor spoiny w czasie rzeczywistym, kompensując tolerancje wykonania złącza
• Systemami AI do analizy jakości – algorytmy uczenia maszynowego wykrywają nieprawidłowości spoiny na podstawie sygnałów elektrycznych łuku
• Cyfrowymi bliźniakami (Digital Twin) – symulacja procesu spawania przed uruchomieniem produkcji minimalizuje ryzyko błędów
• Systemami MES/ERP – integracja z systemami zarządzania produkcją umożliwia pełną śledzalność procesu i raportowanie parametrów spawania

Perspektywy rynkowe

Globalny rynek cobotów przemysłowych wyceniany był na około 1,5 miliarda USD w 2023 roku i według analiz branżowych ma rosnąć w tempie CAGR powyżej 30% do 2030 roku. Segment spawalniczy stanowi jeden z najszybciej rozwijających się obszarów zastosowań, napędzany przez:

• Wzrost kosztów pracy i niedobór spawaczy
• Rosnące wymagania jakościowe w motoryzacji, budownictwie stalowym i energetyce
• Postęp w miniaturyzacji elektroniki i czujników
• Programy reindustrializacji w Europie i Ameryce Północnej

Demokratyzacja automatyzacji

Coboty nie są odpowiedzią na każde wyzwanie w spawaniu zrobotyzowanym – nie zastąpią klasycznych robotów przy produkcji masowej na dużą skalę. Są jednak idealnym narzędziem dla małych i średnich przedsiębiorstw, produkcji małoseryjnej i środowisk, gdzie elastyczność i bezpieczeństwo przeważają nad maksymalną wydajnością.

Kluczową wartością cobotów jest ich zdolność do demokratyzacji automatyzacji – umożliwienie firmom, które dotąd nie mogły pozwolić sobie na robotyzację, wejścia na nowy poziom powtarzalności i jakości spawania. W połączeniu z rosnącą inteligencją systemów sterowania i integracją z AI, coboty spawalnicze stają się jednym z fundamentów Przemysłu 4.0 w metalurgii i produkcji konstrukcji stalowych.
