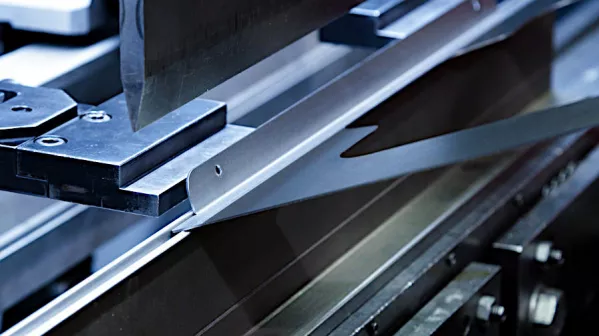

Współczesny przemysł metalowy stawia coraz wyższe wymagania dotyczące dokładności wykonania elementów. Gięcie blach to jeden z kluczowych procesów produkcyjnych, a krawędziarki sterowane numerycznie (CNC) zrewolucjonizowały sposób, w jaki zakłady produkcyjne podchodzą do tego zadania. Połączenie zaawansowanego oprogramowania, precyzyjnych siłowników i wieloosiowych układów sterowania pozwala osiągać tolerancje, które jeszcze dekadę temu były niemożliwe do uzyskania w środowisku seryjnej produkcji.
Krawędziarka CNC to prasa krawędziowa wyposażona w układ sterowania numerycznego, który kontroluje wszystkie kluczowe parametry procesu gięcia. Sterownik CNC zarządza przede wszystkim głębokością wciśnięcia stempla (tzw. skok Y), pozycją tylnego zderzaka (oś X oraz R), kątem gięcia oraz siłą docisku belki. Nowoczesne maszyny dysponują zazwyczaj od sześciu do kilkunastu osi sterowania, co umożliwia realizację skomplikowanych sekwencji gięcia bez konieczności ręcznego przestawiania oprzyrządowania.
Operator programuje maszynę za pomocą dedykowanego oprogramowania CAM lub bezpośrednio na panelu sterującym, wprowadzając geometrię detalu, rodzaj materiału i jego grubość. System automatycznie oblicza kompensację sprężynowania, dobiera optymalną siłę gięcia i generuje sekwencję ruchów dla każdej operacji.
Sprężynowanie materiału po zwolnieniu nacisku stempla to jedno z największych wyzwań w gięciu blach. Każdy metal po odkształceniu plastycznym „wraca" o pewien kąt, zależny od jego właściwości mechanicznych, grubości i promienia gięcia. Nowoczesne systemy CNC radzą sobie z tym zjawiskiem na kilka sposobów.
Pierwszym podejściem jest naddatek kątowy — maszyna zagina blachę o kilka stopni więcej, niż wynosi żądany kąt końcowy, przewidując wielkość sprężynowania na podstawie bazy danych materiałowej. Bardziej zaawansowaną metodą jest gięcie adaptacyjne, w którym układ pomiarowy (np. laser lub enkodery kątowe) mierzy kąt bezpośrednio po każdym uderzeniu i koryguje parametry kolejnego gięcia w czasie rzeczywistym. Dzięki temu nawet przy zmieniających się właściwościach materiału z partii na partię uzyskuje się powtarzalność na poziomie dziesiętnych części stopnia.
Tylny zderzak wyznacza pozycję blachy względem osi gięcia. W krawędziarkach CNC jest on sterowany z dokładnością do 0,01 mm, co bezpośrednio przekłada się na powtarzalność długości ramion giętego elementu. W maszynach wieloosiowych zderzak może wykonywać ruchy w trzech wymiarach, co umożliwia prawidłowe podparcie skomplikowanych kształtów bez zderzania się z wcześniej uformowanymi zagięciami.
Wybór odpowiedniej pary stempel–matryca ma ogromne znaczenie dla jakości gięcia. Promień stempla powinien być dobrany do grubości materiału, a szerokość rowka matrycy — do wymaganego kąta i siły gięcia. Krawędziarki CNC pozwalają na szybką wymianę segmentowych narzędzi, co skraca czas przezbrojenia i minimalizuje ryzyko błędnego montażu. Ważne jest jednak staranne wypoziomowanie i fixacja oprzyrządowania, ponieważ nawet niewielkie odchylenie geometryczne narzędzi przenosi się bezpośrednio na dokładność gotowego detalu.
Integracja systemów pomiarowych z procesem gięcia to standard w zaawansowanych instalacjach produkcyjnych. Kamery laserowe montowane bezpośrednio na belce maszyny mogą mierzyć kąt zagięcia po każdym uderzeniu, a dane są natychmiast przesyłane do sterownika CNC w celu korekty. Systemy takie eliminują potrzebę ręcznego sprawdzania pierwszego detalu i pozwalają utrzymać tolerancje ±0,1° przez cały czas trwania serii produkcyjnej.
Zanim blacha trafi na maszynę, oprogramowanie CAM pozwala zasymulować cały proces gięcia w środowisku wirtualnym. Symulacja 3D ujawnia ewentualne kolizje elementu z belką lub oprzyrządowaniem, umożliwia optymalizację kolejności gięć i weryfikuje, czy żądana geometria jest w ogóle osiągalna dla danej maszyny. Programowanie offline skraca czas ustawiania maszyny nawet o 70% w porównaniu z metodami tradycyjnymi i eliminuje kosztowne błędy na etapie produkcji.
Największą zaletą technologii CNC w gięciu blach jest powtarzalność. Raz zaprogramowany detal może być produkowany z identycznymi wymiarami przez lata, niezależnie od zmiany operatora. Systemy sterowania rejestrują wszystkie parametry procesu, co ułatwia śledzenie jakości i spełnienie wymagań systemów zarządzania jakością takich jak ISO 9001.
Kolejnym atutem jest elastyczność. Przejście między różnymi detalami sprowadza się do załadowania nowego programu i ewentualnej wymiany narzędzi — operacja, która w nowoczesnych maszynach zajmuje kilka do kilkunastu minut. Pozwala to na ekonomiczną produkcję małych serii, a nawet jednostkową, bez utraty precyzji.
Krawędziarki CNC oferują też znacznie wyższe bezpieczeństwo pracy niż maszyny konwencjonalne. Laserowe kurtyny świetlne, systemy monitorowania prędkości belki i zautomatyzowane sekwencje uniemożliwiają przypadkowe uruchomienie maszyny w strefie niebezpiecznej.
Warto również podkreślić redukcję odpadów. Precyzyjna kompensacja sprężynowania i weryfikacja kąta in-process sprawiają, że liczba odrzutów i poprawek jest zminimalizowana, co bezpośrednio obniża koszty materiałowe.
Pomimo wielu zalet, osiąganie wysokiej precyzji przy użyciu krawędziarek CNC wiąże się z szeregiem wyzwań.
Nawet blachy z tej samej dostawy mogą wykazywać pewne różnice w granicy plastyczności i module Younga w zależności od kierunku walcowania czy temperatury podczas produkcji. Te odchylenia wpływają na wielkość sprężynowania i mogą zaburzać powtarzalność procesu, nawet gdy maszyna jest perfekcyjnie skalibrowana.
Krawędziarka CNC to skomplikowane urządzenie mechaniczno-elektroniczne, które wymaga regularnej kalibracji i konserwacji. Zużycie śrub kulowych, łożysk czy prowadnic, a także dryft enkoderów mogą stopniowo pogarszać dokładność maszyny. Wymagane są okresowe przeglądy, a każda interwencja serwisowa musi być potwierdzona procedurami pomiarowymi.
Nowoczesne krawędziarki CNC z zaawansowanymi systemami pomiarowymi in-process to znaczna inwestycja. Do kosztów zakupu samej maszyny należy doliczyć oprogramowanie CAM, szkolenie personelu i budowę infrastruktury informatycznej umożliwiającej programowanie offline oraz zarządzanie dokumentacją technologiczną.
Nie wszystkie kształty są możliwe do uformowania na krawędziarce CNC w jednej operacji. Elementy o głębokich kształtach skrzynkowych, małych promieniach gięcia lub wymagające bardzo dużej siły przy cienkiej belce maszyny mogą wymagać niestandardowych narzędzi, dodatkowych operacji lub użycia specjalistycznych maszyn. Prawidłowe zaplanowanie kolejności gięć jest sztuką samą w sobie i wymaga doświadczenia technicznego.
Choć krawędziarki CNC automatyzują wiele czynności, nadal wymagają wykwalifikowanej obsługi. Programista musi rozumieć zjawiska fizyczne zachodzące podczas gięcia, właściwości materiałów i ograniczenia maszyny. Błędy na etapie programowania mogą prowadzić do uszkodzenia narzędzi, maszyny lub wytworzenia wadliwych partii detali.
Aby w pełni wykorzystać możliwości krawędziarek CNC, producenci powinni wdrożyć kilka sprawdzonych strategii.
Przede wszystkim należy inwestować w bazę danych materiałowych. Dokładne dane o właściwościach mechanicznych używanych materiałów — zebrane empirycznie lub uzyskane od dostawcy — są fundamentem skutecznej kompensacji sprężynowania. Regularne aktualizowanie tej bazy na podstawie wyników pomiarów produkcyjnych pozwala systemowi CNC coraz lepiej przewidywać zachowanie materiału.
Równie ważne jest wdrożenie statystycznej kontroli procesu (SPC). Systematyczne pomiary kątów i wymiarów giętych detali, a następnie analiza wyników w czasie, pozwalają wykrywać trendy i korekty zanim zostaną przekroczone tolerancje. SPC umożliwia przejście od reaktywnego do proaktywnego zarządzania jakością.
Kluczowe jest też utrzymanie temperatury w hali produkcyjnej. Zarówno maszyna, jak i materiał reagują na zmiany temperatury. Znaczne wahania dobowe mogą powodować rozszerzalność cieplną elementów maszyny i zmieniać właściwości blachy, co przekłada się na błędy wymiarowe. W produkcji wysokoprecyzyjnej stabilizacja temperatury otoczenia jest standardem.
Wreszcie, regularna kalibracja maszyny zgodnie z harmonogramem producenta, połączona z dokumentowaniem wyników, zapewnia utrzymanie dokładności maszyny przez cały okres eksploatacji i pozwala wychwycić stopniowe zużycie komponentów, zanim wpłynie ono na jakość produkcji.
Precyzyjne gięcie blach z użyciem krawędziarek CNC to dziedzina łącząca zaawansowaną mechanikę, elektronikę i inżynierię materiałową. Technologia ta oferuje wyjątkową powtarzalność, elastyczność i możliwość osiągania tolerancji nieosiągalnych przy użyciu maszyn konwencjonalnych. Jednocześnie wymaga odpowiedniej infrastruktury, kompetentnego personelu i systematycznego podejścia do zarządzania procesem. Firmy, które skutecznie wdrożą te rozwiązania, zyskują istotną przewagę konkurencyjną — zdolność do dostarczania precyzyjnych komponentów w krótkich seriach, przy zachowaniu wysokiej powtarzalności i niskim poziomie odpadów. W obliczu rosnących wymagań klientów i coraz surowszych tolerancji w branżach takich jak lotnictwo, motoryzacja czy elektronika, inwestycja w nowoczesne krawędziarki CNC staje się nie opcją, lecz koniecznością.
