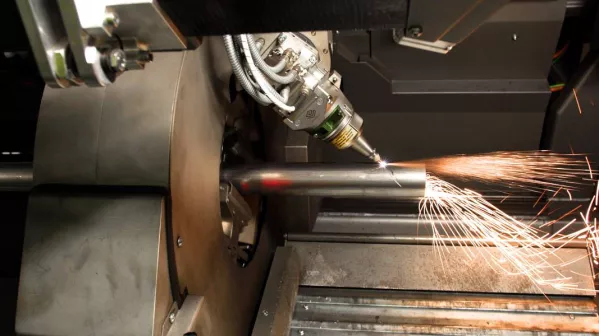

Cięcie laserowe 3D: jak nowoczesna technologia zmienia obróbkę rur i profili metalowych

Wyobraź sobie maszynę, która jednym płynnym ruchem wycina w stalowej rurze precyzyjny otwór pod kątem 45 stopni, fazuje krawędź pod spawanie i wykonuje ozdobne nacięcie — wszystko bez wymiany narzędzi, bez przestojów, bez kompromisów jakościowych. To nie wizja przyszłości. To codzienność w zakładach korzystających z cięcia laserowego 3D.

W Pro Metal Form pracujemy z tą technologią na co dzień. W tym artykule wyjaśniamy, jak dokładnie działa, czym różni się od cięcia 2D i dlaczego zmienia reguły gry w obróbce metali.

Na czym polega cięcie laserowe 3D?

Klasyczne cięcie laserowe 2D to praca na płaskiej blasze — głowica porusza się po osi X i Y, wycinając kontury z arkusza materiału. Proste, szybkie, skuteczne — ale ograniczone do jednej płaszczyzny.

Cięcie laserowe 3D idzie o krok (a właściwie o kilka osi) dalej. Głowica laserowa może poruszać się w przestrzeni, nachylać pod dowolnym kątem i pracować wokół obracającego się elementu. Zamiast płaskiej blachy — rura, profil zamknięty, ceownik, dwuteownik, kształtownik specjalny.

Jak to działa w praktyce?

Skoncentrowana wiązka światła o wysokiej energii trafia w precyzyjnie określony punkt na powierzchni metalu. W ułamku sekundy materiał w tym miejscu topi się, spala lub odparowuje — powstaje czysta szczelina cięcia. Gaz technologiczny (tlen, azot lub argon) wydmuchuje stopiony materiał ze szczeliny i chłodzi strefę cięcia.

Cały proces sterowany jest przez zaawansowany układ CNC, który synchronizuje:

• ruch głowicy w osiach X, Y i Z,
• obrót i przesuw obrabianego elementu,
• parametry wiązki laserowej (moc, fokus, częstotliwość),
• ciśnienie i rodzaj gazu technologicznego.

Nowoczesne systemy pracują w pięciu lub więcej osiach jednocześnie — stąd możliwość obróbki nawet bardzo skomplikowanych geometrii.

Dwa światy: systemy kinematyczne maszyn 3D

Maszyny do cięcia laserowego 3D różnią się sposobem, w jaki osiągają swobodę ruchu. Wyróżniamy dwa główne podejścia:

1. Ruchoma głowica + obrotowy stół

Element obrabiany obraca się wokół własnej osi, a głowica laserowa przemieszcza się w osiach liniowych. To rozwiązanie sprawdza się znakomicie przy rurach i profilach o regularnym przekroju — zapewnia dużą prędkość i powtarzalność.

2. Nieruchoma głowica + wieloosiowy manipulator

Tu element obrabiany jest „trzymany" i ustawiany przez ramię z minimum pięcioma stopniami swobody. System jest wolniejszy, ale oferuje wyjątkową precyzję — szczególnie przy ciężkich lub nieregularnych kształtownikach.

Wybór systemu zależy od rodzaju produkowanych elementów, ich gabarytów i wymagań jakościowych.

Trzy typy laserów — czym się różnią?

Nie każdy laser działa tak samo. W cięciu 3D metali spotykamy trzy główne technologie, każda z innymi mocnymi stronami.

Laser CO₂

Najstarsza z trojga, ale wciąż bardzo skuteczna. Generuje wiązkę o długości fali 10,6 μm — dobrze absorbowaną przez stal węglową i niskostopową. Zapewnia wyjątkową jakość krawędzi, zwłaszcza przy cięciu grubszych materiałów.

Warto wiedzieć: Laser CO₂ słabiej radzi sobie z aluminium i miedzią — te metale silnie odbijają jego wiązkę. Wymaga też rozbudowanego układu optycznego z ruchomymi zwierciadłami.

Laser światłowodowy (fiber)

Obecnie najpopularniejszy wybór w nowych instalacjach. Wiązka o długości 1,07 μm jest lepiej absorbowana przez metale — w tym te refleksyjne. Laser fiber transportuje wiązkę elastycznym światłowodem bezpośrednio do głowicy tnącej, co upraszcza budowę maszyny i ogranicza konserwację.

Wydajność energetyczna na poziomie 25–35% (wobec 8–10% dla CO₂) to argument, który często przesądza o wyborze tej technologii.

Laser dyskowy

Najwyższa jakość wiązki przy dużych mocach — to jego główna przewaga. Dysk krystaliczny Yb:YAG pozwala na bardzo precyzyjną koncentrację energii, co przekłada się na doskonałe wyniki przy obróbce grubszych ścianek. Wyższy koszt zakupu i utrzymania sprawia jednak, że to wybór dla wymagających zastosowań specjalistycznych.

Co można zrobić, czego nie da się zrobić inaczej?

To pytanie, które zadają sobie konstruktorzy i technolodzy, kiedy po raz pierwszy stykają się z możliwościami cięcia laserowego 3D. Oto kilka przykładów zastosowań, które szczególnie dobrze pokazują potencjał tej technologii:

Przygotowanie złączy spawanych — precyzyjne fazowanie krawędzi rur pod spawanie, cięcie ukosowane pod różnymi kątami, bez konieczności wtórnej obróbki mechanicznej.

Złącza typu „jigsaw" — wycięcia w rurach i profilach, które wzajemnie się blokują i tworzą sztywne połączenia konstrukcyjne — popularne w architekturze metalowej i meblarstwie przemysłowym.

Otwory technologiczne i montażowe — otwory okrągłe, prostokątne, o nieregularnych kształtach, wykonane pod kątem do powierzchni profilu — bez wiercenia, bez frezowania.

Elementy dekoracyjne — perforacje, wzory, ażurowe struktury w profilach stosowanych w architekturze i designie.

Obróbka elementów o zmiennym przekroju — kształtowniki specjalne, które zmieniają geometrię na długości, przestają być wyzwaniem dla systemu 3D.

Parametry, które decydują o jakości

Cięcie laserowe 3D to nie tylko moc i prędkość. Na jakość gotowego elementu wpływa kilkanaście parametrów procesowych, które muszą być dobrane do konkretnego materiału i geometrii:

• Moc lasera — dla rur i profili typowo 1–6 kW
• Prędkość posuwu — od 1 do 10 m/min, zależnie od grubości i materiału
• Pozycja ogniska — fokus może być ustawiony na powierzchni, powyżej lub poniżej niej
• Gaz technologiczny — tlen przyspiesza cięcie stali węglowej, azot zapewnia czyste krawędzie bez utleniania, argon stosowany jest przy materiałach specjalnych
• Ciśnienie gazu — od 0,5 do nawet 20 bar
• Odstęp dyszy — zazwyczaj 0,5–2,0 mm od powierzchni materiału

Nowoczesne systemy sterowania dobierają i korygują te parametry w czasie rzeczywistym, reagując na zmiany geometrii elementu i właściwości ciętego materiału.

Wyzwania, o których warto wiedzieć

Żadna technologia nie jest pozbawiona ograniczeń. W cięciu laserowym 3D wyzwań jest kilka:

Materiały refleksyjne — aluminium i miedź odbijają wiązkę laserową, co wymaga zastosowania odpowiedniego typu lasera (fiber lub dyskowy) i starannego doboru parametrów.

Ryzyko przebicia przeciwległej ścianki — szczególnie przy rurach o małych średnicach i cienkich ściankach. Rozwiązaniem jest precyzyjne ustawienie parametrów i stosowanie wkładów absorbujących w rurze.

Deformacje termiczne — intensywne nagrzewanie może prowadzić do odkształceń elementu. Zarządzanie ciepłem i odpowiednia kolejność operacji to klucz do zachowania tolerancji wymiarowych.

Złożoność programowania — zaawansowane kształty wymagają wieloosiowych ścieżek narzędzia, których generowanie wymaga profesjonalnego oprogramowania CAD/CAM i doświadczenia technologicznego.

Przyszłość: inteligentne maszyny, wyższe moce

Technologia cięcia laserowego 3D nie stoi w miejscu. Kierunki, w których się rozwija:

• Uczenie maszynowe w optymalizacji parametrów — systemy, które uczą się na podstawie historii procesów i samodzielnie poprawiają jakość cięcia
• Lasery o coraz wyższych mocach — umożliwiające obróbkę grubszych ścianek z większą prędkością
• Pełna integracja z linią produkcyjną — automatyczny załadunek i rozładunek, synchronizacja z kolejnymi etapami obróbki, kompletna identyfikowalność każdego elementu
• Rozszerzona rzeczywistość dla operatorów — wizualizacja ścieżki cięcia i parametrów procesu bezpośrednio na stanowisku pracy

Inwestycja w technologię

Cięcie laserowe 3D to technologia, która odpowiada na pytanie: jak produkować skomplikowane elementy z rur i profili szybciej, dokładniej i bez mnożenia operacji technologicznych?

Połączenie wieloosiowej kinematyki, precyzyjnego sterowania CNC i nowoczesnych źródeł laserowych tworzy narzędzie, które zmienia sposób projektowania i wytwarzania konstrukcji metalowych. W Pro Metal Form inwestujemy w tę technologię, bo wiemy, że jakość i elastyczność produkcji to dziś nie przewaga konkurencyjna — to standard, którego oczekują nasi klienci.

Masz projekt wymagający niestandardowej obróbki rur lub profili? Skontaktuj się z nami — pomożemy dobrać optymalne rozwiązanie.
