Od ramienia robota do cyfrowej fabryki — jak działa system spawania zrobotyzowanego?

Jeszcze kilkanaście lat temu zrobotyzowana linia spawalnicza była domeną wyłącznie największych koncernów motoryzacyjnych. Dziś stanowi standard w zakładach produkcyjnych różnej wielkości — od małych firm metalowych po globalne przedsiębiorstwa przemysłowe. Co sprawiło, że ta technologia stała się tak powszechna? Odpowiedź tkwi w jej architekturze: precyzyjnie zaprojektowanym ekosystemie komponentów, które razem tworzą wydajne, bezpieczne i inteligentne stanowisko produkcyjne.

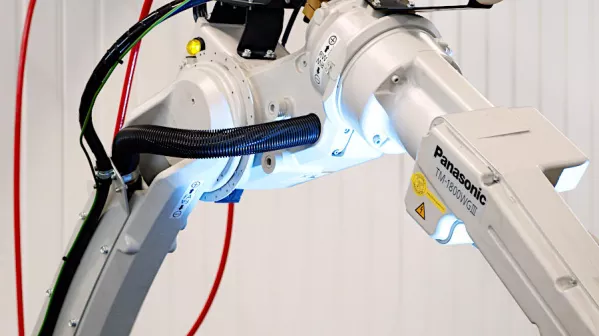

1. Ramię robota — serce stanowiska spawalniczego

Ramię robota to fundament całego systemu. To ono odpowiada za precyzję ścieżki, powtarzalność pozycjonowania i — w dużej mierze — za tempo produkcji.

Jaki typ robota wybrać?

Nie każdy robot spawalniczy wygląda tak samo. Wybór architektury zależy od specyfiki produkowanych detali:

Roboty szeregowe (antropomorficzne) — 6 osi

Zdecydowanie najpopularniejszy wybór. Naśladują budowę ludzkiego ramienia: mogą dosięgnąć niemal każdego punktu w przestrzeni roboczej i ustawić palnik pod dowolnym kątem. Sprawdzają się w 90% typowych zastosowań spawalniczych — od elementów karoseryjnych po konstrukcje stalowe.

Roboty SCARA

Wyspecjalizowane do spawania elementów płaskich lub na ograniczonej przestrzeni. Ich zaletą jest bardzo wysoka prędkość ruchu w płaszczyźnie poziomej.

Roboty o kinematyce równoległej

Stosowane tam, gdzie liczy się dynamika ponad wszystko. Wymagają mniejszej przestrzeni instalacyjnej, ale kosztem mniejszego zasięgu.

Systemy portalowe (gantry)

Kiedy detal jest większy niż robot — odwracamy koncepcję. Robot porusza się nad nieruchomą lub powoli obracającą się konstrukcją. Idealne do spawania ram pojazdów, zbiorników czy konstrukcji budowlanych.

Rozwiązania konstrukcyjne, które robią różnicę

Nowoczesne roboty spawalnicze to nie tylko mechanika — to szereg przemyślanych detali inżynierskich:

• Hollow wrist (puste nadgarstki) — przewody zasilające i sterujące prowadzone wewnątrz osi, co eliminuje splątywanie kabli i zwiększa trwałość instalacji
• Powłoki antryrozpryskowe — specjalne pokrycia zewnętrzne, które chronią korpus przed uszkodzeniem przez gorące odpryski spawalnicze
• Wzmocnione nadgarstki — zwiększona sztywność ostatnich osi redukuje drgania podczas spawania i poprawia jakość spoiny
• Systemy chłodzenia przegubów — niezbędne w aplikacjach wysokoprądowych, gdzie temperatura środowiska pracy jest szczególnie wysoka

2. Narzędzia spawalnicze — interface między robotem a materiałem

Palnik spawalniczy to punkt, w którym cała precyzja systemu spotyka się z metalem. Dobór odpowiedniego narzędzia ma bezpośredni wpływ na jakość spoiny, częstotliwość serwisu i łączne koszty eksploatacji.

Palniki MIG/MAG — workoń nowoczesnych hal produkcyjnych

MIG/MAG to wciąż dominująca metoda w spawaniu zrobotyzowanym ze względu na wysoką wydajność i wszechstronność.

Palniki chłodzone powietrzem (do 300 A) sprawdzają się przy cieńszych materiałach i krótszych cyklach. Są lżejsze i tańsze w utrzymaniu, ale mają ograniczenia przy wysokim zagrzaniu.

Palniki chłodzone cieczą (do 600 A) to wybór przy intensywnej produkcji wielkoseryjnej. Obieg cieczy chłodzącej pozwala utrzymać parametry procesu nawet przy długotrwałym spawaniu.

Coraz popularniejsze stają się palniki z wbudowaną sensorią — zintegrowane czujniki napięcia łuku, temperatury czy przepływu gazu pozwalają na bieżące monitorowanie procesu bez zewnętrznych czujników.

Palniki TIG — tam, gdzie liczy się doskonałość spoiny

Metoda TIG jest wolniejsza od MIG/MAG, ale daje spoiny o wyjątkowej czystości i wyglądzie estetycznym. W spawaniu zrobotyzowanym stosuje się ją przede wszystkim w branży lotniczej, farmaceutycznej i w produkcji wyposażenia ze stali nierdzewnej.

Specjalizowane palniki TIG do robotów wyposażane są m.in. w systemy szybkiej wymiany elektrody wolframowej — bez konieczności zatrzymywania linii.

Głowice laserowe — spawanie przyszłości

Spawanie laserowe zrobotyzowane zyskuje na znaczeniu wszędzie tam, gdzie wymagane są minimalne odkształcenia termiczne i bardzo precyzyjne spoiny na cienkich materiałach. Głowice hybrydowe (laser + MIG/MAG) łączą głębokość wtopienia lasera z produktywnością metod łukowych.

Systemy podawania drutu — cichy bohater procesu

Nieregularne podawanie drutu to jeden z głównych powodów problemów z jakością spoiny. Dlatego dobór odpowiedniego systemu podajnika jest tak ważny:

• Podajniki push — proste i niezawodne dla standardowych drutów stalowych na krótkich odległościach
• Systemy push-pull — niezbędne przy drutach aluminiowych i miękkich, gdzie samo przepychanie drutu powoduje jego odkształcanie
• Podajniki z napędem serwo — gwarantują precyzję prędkości podawania niezależnie od obciążenia, co przekłada się na stabilność łuku

Dla produkcji wielkoseryjnej kluczowe są bębny technologiczne (100–300 kg) — pozwalają na wielogodzinną, nieprzerwaną pracę bez wymiany szpuli.

3. Sterowanie i programowanie — mózg systemu

Nawet najlepszy mechanicznie robot jest bezużyteczny bez inteligentnego systemu sterowania. To właśnie kontroler i oprogramowanie decydują o tym, jak efektywnie system radzi sobie ze złożonymi detalami i zmiennymi warunkami produkcji.

Kontrolery robotów spawalniczych nowej generacji

Nowoczesne kontrolery to nie tylko „skrzynki sterujące" — to zintegrowane jednostki obliczeniowe łączące sterowanie ruchem robota z zarządzaniem procesem spawania w czasie rzeczywistym.

Kluczowe możliwości:

• Sterowanie wieloma osiami zewnętrznymi (pozycjonery, tory jezdne) synchronicznie z ruchem ramienia
• Zaawansowana interpolacja ścieżki zapewniająca płynny ruch nawet po skomplikowanych trajektoriach
• Moduły bezpieczeństwa zgodne z normami ISO 10218 i ISO/TS 15066
• Komunikacja z systemami nadrzędnymi (MES, ERP) przez standardowe protokoły przemysłowe

Źródła spawalnicze — cyfrowa precyzja prądu

Epoka analogowych regulatorów prądu dobiegła końca. Nowoczesne inwertorowe źródła spawalnicze oferują cyfrowe sterowanie parametrami procesu z częstotliwością kilku kHz, co przekłada się na niespotykaną wcześniej stabilność łuku.

Zaawansowane tryby pracy, takie jak CMT (Cold Metal Transfer), spawanie pulsacyjne czy AC MIG, otwierają nowe możliwości łączenia trudnych materiałów — cienkich blach, aluminium czy stali wysokostopowych — bez ryzyka przepalenia czy deformacji.

Trzy podejścia do programowania robotów

Programowanie online (teach-in)

Operator fizycznie prowadzi robota przez punkty trajektorii za pomocą panelu (teach pendant). Metoda intuicyjna i sprawdzona, ale czasochłonna przy złożonych detalach lub zmianach w serii.

Programowanie offline (OLP)

Programowanie odbywa się wirtualnie, w środowisku CAD/CAM, bez zatrzymywania produkcji. Robot „zobaczy" detal dopiero w momencie uruchomienia gotowego programu. Nowoczesne systemy OLP potrafią automatycznie generować ścieżki spawania na podstawie modelu 3D, uwzględniając dostępność, kolizje i parametry technologiczne.

Warto wiedzieć: Przy produkcji małoseryjnej lub częstych zmianach produktu, oszczędność czasu wynikająca z OLP może wynieść nawet 60–70% w porównaniu z programowaniem ręcznym.

Podejście hybrydowe

Coraz popularniejsze rozwiązanie: wstępna ścieżka generowana offline, a następnie doprecyzowywana przez operatora na stanowisku. Systemy z elementami uczenia maszynowego potrafią z czasem optymalizować ścieżki na podstawie zgromadzonych danych produkcyjnych.

4. Osprzęt pomocniczy — otoczenie, które decyduje o jakości

Sama precyzja robota nie wystarczy, jeśli detal jest źle zamocowany lub ułożony w niewygodnej pozycji. Osprzęt pomocniczy to często niedoceniany czynnik wpływający na ostateczną jakość procesu.

Pozycjonery i obrotniki — optymalna pozycja spawania za każdym razem

Spawanie w pozycji podolnej (detal poziomo, spoina na górze) jest najłatwiejsze i daje najlepsze wyniki jakościowe. Pozycjonery umożliwiają automatyczne ułożenie detalu w tej optymalnej pozycji, niezależnie od jego pierwotnej orientacji.

Typy pozycjonerów:

• Jednoosiowe stoły obrotowe — proste, niezawodne, idealne dla symetrycznych detali
• Dwuosiowe pozycjonery typu L — umożliwiają przechylanie i obrót, dając dostęp do większości powierzchni detalu
• Trzyosiowe systemy — pełna kontrola orientacji dla najbardziej skomplikowanych geometrii
• Wielostanowiskowe karusele — prawdziwe game-changer w produkcji seryjnej: robot spawа na jednym stanowisku, operator zakłada detal na drugim — zero przestojów

Udźwig pozycjonerów waha się od kilkudziesięciu kilogramów dla małych detali aż po 20 ton dla wielkich konstrukcji stalowych.

Tory jezdne i systemy portalowe

Kiedy jeden robot musi obsłużyć kilka stanowisk lub spawany element jest zbyt duży na standardowy zasięg, rozwiązaniem są tory jezdne. Umożliwiają robotowi przemieszczanie się wzdłuż linii produkcyjnej, obsługując kolejne detale lub współpracując z innymi robotami.

Przyrządy spawalnicze — klucz do powtarzalności

Nawet najdokładniejszy robot nie skompensuje niedokładnego zamocowania detalu. Dobry przyrząd spawalniczy to:

• Precyzyjne elementy bazujące, zapewniające identyczne pozycjonowanie każdego detalu
• Kompensacja odkształceń termicznych — detale nagrzewają się i rozszerzają; przyrząd musi to uwzględniać
• Systemy pneumatyczne lub hydrauliczne do szybkiego i powtarzalnego docisku
• Czujniki obecności detalu — robot nie startuje, jeśli element nie jest prawidłowo zamocowany

Stacje czyszczenia palnika — niezbędne przy pracy ciągłej

Napalony metal i rozprysek gromadzący się na końcówce palnika degraduje jakość spawania. Automatyczne stacje czyszczenia, zintegrowane z cyklem pracy robota, wykonują:

1. Frezowanie lub mechaniczne czyszczenie dyszy i końcówki prądowej
2. Natrysk środka antyadhezyjnego (antysplatter)
3. Kontrolę geometrii palnika (wykrycie odkształceń)
4. Automatyczne odcinanie i pozycjonowanie drutu

Regularne automatyczne czyszczenie może wydłużyć żywotność palnika nawet kilkukrotnie.

5. Systemy sensoryczne — oczy i uszy procesu spawania

Precyzja programu to jedno. Rzeczywistość produkcyjna to drugie — detale mają tolerancje wymiarowe, spoiny mają zmienną geometrię, temperatura wpływa na odkształcenia. Sensory adaptacyjne pozwalają systemowi reagować na te zmienne w czasie rzeczywistym.

Trzy główne podejścia do sensoryki

Sensory łukowe

Wykorzystują sam łuk spawalniczy jako czujnik. Analizując zmiany napięcia podczas oscylacji palnika, system wykrywa pozycję złącza i na bieżąco koryguje trajektorię. Prosta, niezawodna metoda — bez dodatkowych czujników mechanicznych.

Sensory wizyjne

Kamery 2D/3D i skanery laserowe pozwalają na:

• Skanowanie złącza przed spawaniem i precyzyjną korektę programu
• Śledzenie złącza w czasie rzeczywistym podczas spawania
• Termowizyjne monitorowanie rozkładu temperatury (ważne przy materiałach wrażliwych na przegrzanie)

Sensory dotykowe

Robot „szuka" złącza poprzez fizyczny kontakt — prosta i skuteczna metoda wyszukiwania pozycji detalu przed rozpoczęciem spawania.

Kontrola jakości online — wykrywanie błędów zanim się pojawią

Najlepsze systemy spawania zrobotyzowanego nie tylko spawają, ale jednocześnie weryfikują jakość procesu:

• Monitoring parametrów elektrycznych — każde odchylenie napięcia łuku czy natężenia prądu od wartości referencyjnej jest rejestrowane i analizowane
• Systemy wizyjne inline — ocena geometrii spoiny (szerokość, nadlew, podtopienia) bezpośrednio po spawaniu
• Zaawansowana analityka anomalii — algorytmy wykrywają nieprawidłowości w danych procesowych, zanim przełożą się na wadliwy produkt

6. Integracja systemowa — stanowisko jako część cyfrowej fabryki

Nowoczesne stanowisko spawania zrobotyzowanego to nie izolowana wyspa produkcyjna — to w pełni zintegrowany węzeł w sieci cyfrowego zakładu.

Bezpieczeństwo — nie jako kompromis, lecz priorytet

Stanowiska spawalnicze muszą spełniać wymagania norm ISO 10218-1/2 oraz ISO/TS 15066 (dla aplikacji współpracy człowiek-robot). Typowe środki bezpieczeństwa obejmują:

• Ogrodzenia stałe z blokadami drzwi i ryglami bezpieczeństwa
• Kurtyny świetlne i skanery laserowe 2D/3D monitorujące przestrzeń stanowiska
• Bezpieczne tryby pracy o ograniczonej prędkości podczas programowania i serwisu
• Niezależne obwody zatrzymania awaryjnego (E-stop) zgodne z kategorią 0/1

Odprowadzanie dymów — obowiązek, nie opcja

Dymy spawalnicze zawierają cząstki metali i związki chemiczne stanowiące zagrożenie dla zdrowia. Efektywny system wentylacji i filtracji to wymóg prawny i etyczny:

• Wyciągi miejscowe zintegrowane z palnikiem (odciąg przy źródle)
• Centralne systemy filtracyjne z odzyskiem ciepła (oszczędności energetyczne)
• Monitoring jakości powietrza w hali w czasie rzeczywistym

Przemysł 4.0 — spawalnia w cyfrowym ekosystemie

Integracja z systemami wyższego poziomu to kierunek, w którym podąża cała branża:

• MES (Manufacturing Execution System) — dwukierunkowy przepływ danych: zlecenia produkcyjne w dół, raporty jakości i wydajności w górę
• Big Data i analityka — gromadzenie setek parametrów z każdej spoiny umożliwia analizę trendów i predykcję awarii
• Cyfrowe bliźniaki — wirtualne odwzorowanie stanowiska do symulacji, optymalizacji i szkoleń bez zatrzymywania produkcji
• Predykcyjne utrzymanie ruchu — algorytmy analizują dane z czujników i przewidują zużycie komponentów, zanim dojdzie do nieplanowanego przestoju

System jako całość

Każdy z opisanych komponentów — ramię robota, palnik, kontroler, pozycjoner, sensor, system bezpieczeństwa — pełni określoną rolę. Jednak prawdziwa wartość spawania zrobotyzowanego ujawnia się dopiero wtedy, gdy wszystkie te elementy działają w harmonii jako zintegrowany system.
